半自动气控风门的结构组成

半自动气控风门是一种利用气源控制风门开启与关闭的设备，在工业通风、矿井等领域应用广泛。

结构组成

门体部分：通常由门扇、门框、平衡机构、合页等组成。门框采用钢制型材焊接而成，门扇以钢制型材为骨架，两侧敷钢板焊接，部分还会配备观察窗。

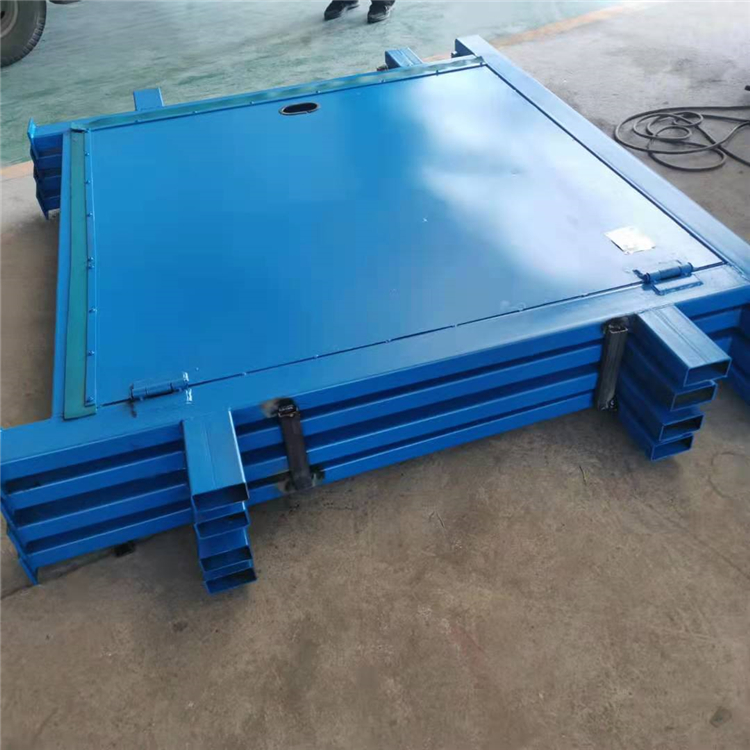

半自动气控风门

气控系统：一般包括气源箱、控制箱、气缸、相关气管、位置传感器、开闭传感器、语音报警器、气水分离器等。这些部件协同工作，实现对风门的气动控制和状态监测。

工作原理

半自动气控风门利用井下或工业场所的压风作为气缸的动力源，通过电磁阀控制气缸推杆的收缩和伸出，带动连接在推杆上的钢丝绳拉动平衡杆，进而调控风门的开启和关闭。当推杆伸出时，钢丝绳松弛，风门在配重坠陀的作用下关闭。

产品特点

操作简便：通过按动气控箱上的按钮或墙壁上的按钮箱，即可实现风门的开闭，无需复杂的操作流程。

安全可靠：具有气动闭锁功能，同时只能打开一道风门，防止风流短路，且风门开关平稳，无冲击。

密封性能好：通常采用可换式 T 型橡胶密封带，密封牢固，漏风量小，漏风率一般不大于 3%。

适应性强：风门启闭速度可调，可根据现场实际情况调整，且在无风压时装置内自动泄压，可手动启闭风门。
