无压风门的核心结构与工作原理

一、产品概述

无压风门（又称压力平衡式风门）是矿山井下通风系统的核心控风设备，专门用于进回风联络巷、采区顺槽、运输巷；采用双扇异向联动平衡结构，将两侧风压转化为内力抵消，实现单人轻力启闭，彻底解决传统风门高风压下难开、漏风大、易短路的痛点。完全符合《煤矿安全规程》强制要求，具备机械 / 电气双重闭锁；可手动、气动、电动 / 智能控制，适配井下潮湿、粉尘、瓦斯、有防爆需求的恶劣环境，是替代老式单扇风门的主流标准方案。

二、核心结构与工作原理

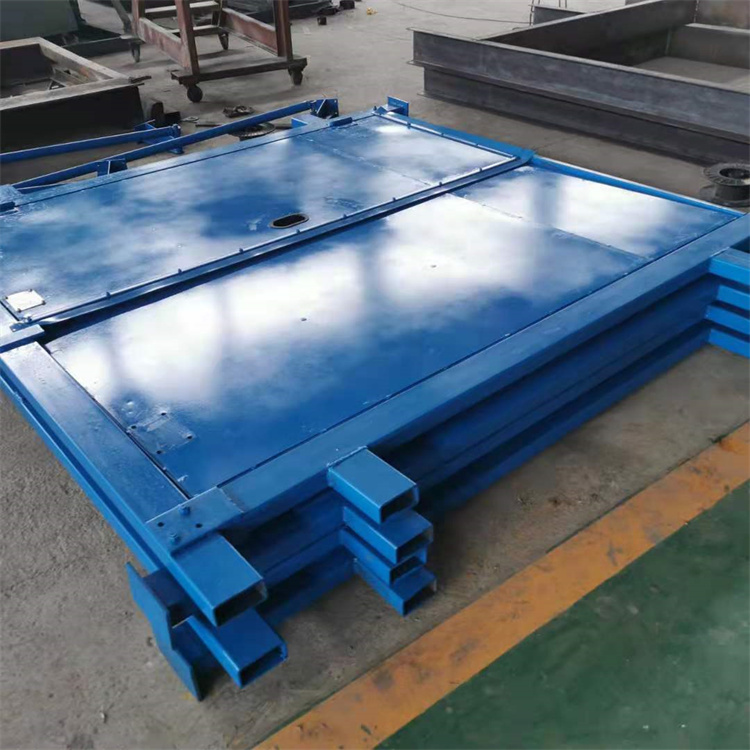

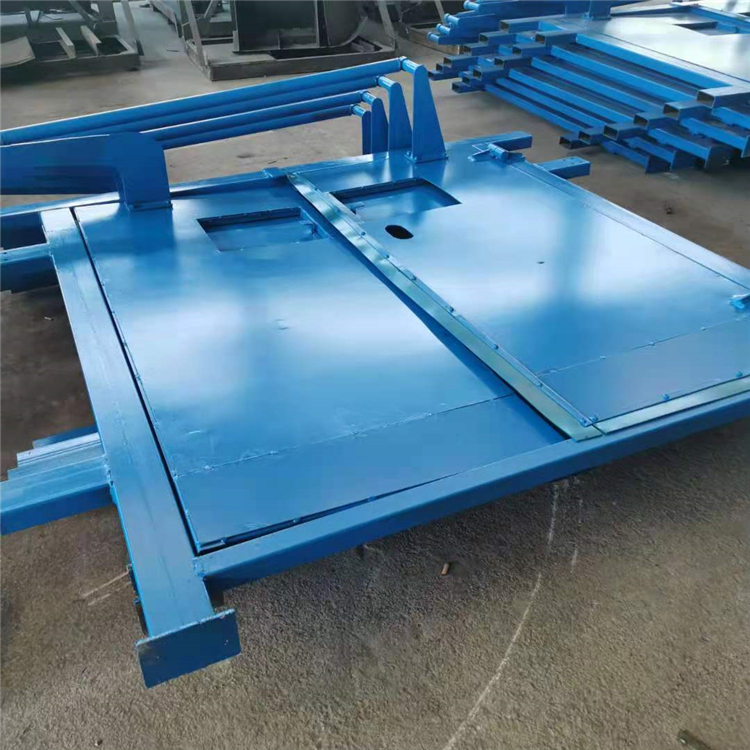

核心组件：对称双门扇（Q235 / 不锈钢焊接，阻燃防腐涂层）、型钢门框、连杆联动平衡机构、阻燃三元乙丙 / 氯丁橡胶密封系统、机械互锁 + 电气闭锁（可选）、弹簧 / 配重复位系统；可选红外 / 雷达感应、气动执行器、PLC 智能控制模块、声光报警装置。

平衡原理：双扇同步异向转动，风压分别作用于两扇门，通过连杆将风压内力抵消；常规开启力≤120N（单人单手轻松操作），且与风压大小、风向无关。

工作流程：人员 / 矿车通过时轻推门扇，联动机构带动另一扇反向同步动作；通过后弹簧 / 配重自动复位；强制互锁确保两道风门绝不同时开启，防止风流短路；自动型可实现感应开门 + 声光预警 + 远程状态监测。

密封性能：双面嵌入式阻燃密封条，配合可调压紧结构，1000Pa 正压下漏风率远优于行业标准；无需额外增设反向风门，正反双向均可靠隔风。

三、核心产品优势

启闭超省力，风压无关：高风压巷道单人即可操作，无需多人协同，大幅降低井下作业强度与操作风险；

双向隔风 + 超低漏风：一套风门搞定正反双向控风，阻燃密封设计，漏风率低，减少通风电耗；

双重安全闭锁 + 自动复位：机械闭锁为基础，电气闭锁 + 声光报警为补充，从源头杜绝风流短路；弹簧 / 配重自动关严，避免人为忘关；

强工况耐受：耐潮湿、耐粉尘、抗矿车轻微撞击；表面防腐阻燃处理，可在瓦斯矿井长期稳定运行（可选 Ex 隔爆 / 本安型电控）；

多控制模式可选：手动型免供电、成本低；气动型适配无电 / 高瓦斯区；电动智能型适合车辆频繁通行巷道，支持与矿井 PLC/DCS 系统对接，实现远程监控。
